Ochronnik przeciwprzepięciowy klasy C (T2), 3P.
Nr katalogowy: APV-OPS-3P-T2
Ochronniki przepięć T2 służą do ochrony instalacji elektrycznych – typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.
Dane techniczne:
- Klasa ochrony: T2,
- Ilość pól: 3,
- Wymagane zabezpieczenie – 32A,
- Napięcie znamionowe Un – 1000V DC,
- Napięcie stałej pracy Uc – 1060V DC,
- Prąd próbny In: 20kA
- Prąd MAX Imax: 40kA
- Up: <4.0 kV,
- Temperatura otoczenia pracy: -30/+50°C,
- Przyłącza max: 35 mm2,
- Wymiary: 54x94x62 mm (szer.xwys.xgł.),
- Montaż: szyna 35 mm,
- Szczelność: IP20,
Charakterystyka:
- wysoka jakość wykonania
- mała waga i gabaryt urządzenia
- licznik produkowany i testowany zgodnie z międzynarodowymi normami
- szeroki zakres pomiarowy
- wysoka dokładność
- niezawodność i odporność na przeciążenia
- niski pobór energii na poziomie < 2W
- trzy diody sygnalizują obecność każdej z faz
Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).
Ogranicznik typu 1, czyli dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.
Ogranicznik typu 2, czyli dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.
Ochronnik typu 3, czyli dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.
Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

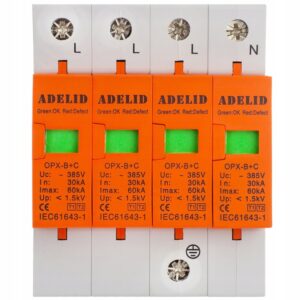

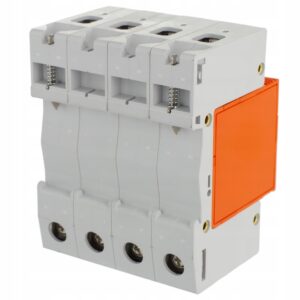

Ochronnik OPX-4P-B+C jest urządzeniem typu 1+2 (posiada klasę B+C) dzięki czemu idealnie nadaje się do ochrony instalacji elektrycznej w domach jedno- i wielorodzinnych.
